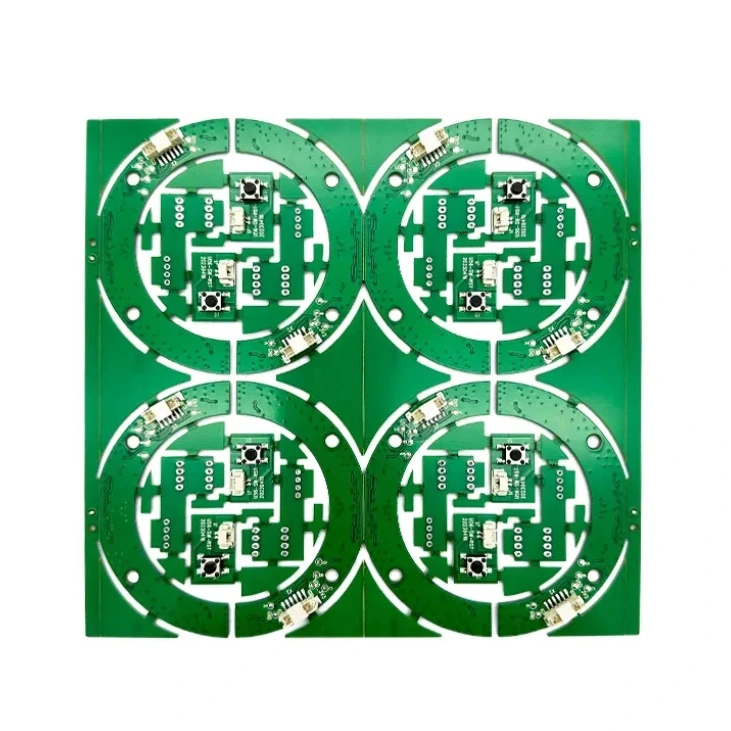

आप एक क्लोन पीसीबी से योजनाबद्ध कैसे निकालते हैं?

एक से एक योजनाबद्ध निकालने सेक्लोन पीसीबीरिवर्स इंजीनियरिंग शामिल है, जहां आप इसके सर्किट आरेख को फिर से बनाने के लिए भौतिक बोर्ड का विश्लेषण करते हैं। इस प्रक्रिया के लिए सावधानीपूर्वक अवलोकन, घटक पहचान और अनुरेखण कनेक्शन की आवश्यकता होती है। यहाँ एक चरण-दर-चरण मार्गदर्शिका है:

1। निरीक्षण और दस्तावेज़पीसीबी

- उच्च-रिज़ॉल्यूशन फ़ोटो लें: संदर्भ के लिए पीसीबी के दोनों किनारों को कैप्चर करें।

-नोट पीसीबी लेयर्स: जांचें कि क्या यह सिंगल-लेयर, डबल-लेयर या मल्टीलेयर बोर्ड है।

- प्रमुख घटकों की पहचान करें: आईसीएस, प्रतिरोध, कैपेसिटर, डायोड, कनेक्टर्स, आदि का पता लगाएं।

- लेबल और मार्किंग की जाँच करें: कुछ घटकों में पीसीबी पर मुद्रित संदर्भ डिज़ाइनर हैं।

2। desolder और घटकों की पहचान करें

- desolder घटक (यदि आवश्यक हो): सुरक्षित हटाने के लिए एक हॉट एयर रीवर्क स्टेशन का उपयोग करें।

- आईसी पार्ट नंबर पढ़ें: पिन कॉन्फ़िगरेशन को समझने के लिए डेटशीट देखें।

- माप प्रतिरोधों और कैपेसिटर: मूल्यों को निर्धारित करने के लिए एक मल्टीमीटर या एलसीआर मीटर का उपयोग करें।

- प्रत्येक घटक को लेबल करें: आसान ट्रैकिंग के लिए R1, C1, U1 जैसे डिज़ाइनर असाइन करें।

3। सर्किट कनेक्शन का पता लगाएं

- निरंतरता मोड में एक मल्टीमीटर का उपयोग करें: घटकों के बीच विद्युत पथ की जाँच करें।

- पीसीबी निशान का पालन करें: विस्तृत अनुरेखण के लिए एक आवर्धक या माइक्रोस्कोप का उपयोग करें।

- पीसीबी डिज़ाइन सॉफ्टवेयर का उपयोग करें: आसान अनुरेखण के लिए KICAD, Altium, या Easyeda जैसे उपकरणों में उच्च-रिज़र्व पीसीबी छवियों को आयात करें।

- छिपे हुए कनेक्शन की जाँच करें: यदि बहुपरत, एक्स-रे निरीक्षण को आंतरिक परतों का पता लगाने के लिए आवश्यक हो सकता है।

4। योजनाबद्ध का पुनर्निर्माण करें

- पीसीबी डिज़ाइन सॉफ्टवेयर का उपयोग करें: KICAD, EAGLE, ALTIUM, या ORCAD में योजनाबद्ध बनाएं।

- घटकों को तार्किक रूप से व्यवस्थित करें: समूह शक्ति, सिग्नल और ग्राउंड सेक्शन ठीक से।

- कनेक्शन को सत्यापित करें: डेटशीट और कार्यात्मक अपेक्षाओं के साथ तुलना करें।

5। सर्किट को अनुकरण और सत्यापित करें

- सिमुलेशन सॉफ्टवेयर का उपयोग करें: LTSPICE, Proteus, या Multisim जैसे उपकरण सर्किट व्यवहार को सत्यापित करने में मदद कर सकते हैं।

- मूल पीसीबी के साथ तुलना करें: यदि संभव हो तो पावर-ऑन डिबगिंग के साथ परीक्षण कार्यक्षमता।

उपकरण की आवश्यकता:

✔ मल्टीमीटर / एलसीआर मीटर

✔ आस्टसीलस्कप (सिग्नल परीक्षण के लिए)

✔ हॉट एयर रीवर्क स्टेशन (desoldering के लिए)

✔ माइक्रोस्कोप / आवर्धक

✔ पीसीबी डिजाइन सॉफ्टवेयर (किकड, ईगल, अल्टियम)

✔ एक्स-रे स्कैनर (बहुपरत बोर्डों के लिए)

अंतिम विचार

एक क्लोन किए गए पीसीबी से एक योजनाबद्ध निकालना एक समय लेने वाली लेकिन सावधानी से किया जाता है। यदि पीसीबी एक मालिकाना डिजाइन से संबंधित है, तो बौद्धिक संपदा कानूनों का सम्मान करना महत्वपूर्ण है। क्या आप एक विशिष्ट प्रकार के पीसीबी या टूल सिफारिशों पर मार्गदर्शन पसंद करेंगे?
